供应：

WSR-V117树脂为阻燃型乙烯基树脂，具有环氧树脂之优异机械特性与不饱和聚酯之易加工，快速固化等特性；且在耐酸碱的表现上远优于环氧树脂与一般不饱和聚酯树脂；更因它具有极高强度及耐疲劳特性，使得WSR-V117乙烯基树脂可被广泛应用于地板、管件、船舶、汽车及储槽内衬的防腐，具有阻燃性。

一、          技术指标：

     外    观：          黄色透明液体

     粘    度：          100 - 400   mPa.s (25℃)

     酸    值：          10 - 25    mgKOH/g

     固体含量：          66 - 72       %

     凝胶时间：          8 - 30    min/25℃

二、固化物理化性能：

冲击强度：          8 KJ/m2      GB2571

弯曲强度：          98 Mpa      GB2570

弯曲模量：          3  Gpa

热变形温度：        107℃       GB1634

三、包装储运：

 1、包装:   200Kg铁桶、25Kg塑料桶

 2、储运:   存放于20℃以下，室内阴凉干燥处，保质期夏

  季为3个月,冬季为6个月。

四、用途及配方

树脂 ： 固化剂 ： 促进剂 = 100：2：2

注：1、固化剂：过氧化甲乙酮，促进剂：异辛酸钴。

    2、配方中固化剂和促进剂的用量根据季节和制品的不同可作适当调节。

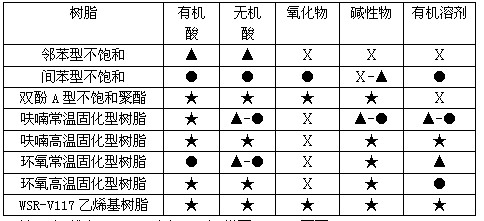

五、各种树脂耐化学性能比较一览表：

          注：★-优良     ●-良好   ▲-尚可    Ⅹ-不可

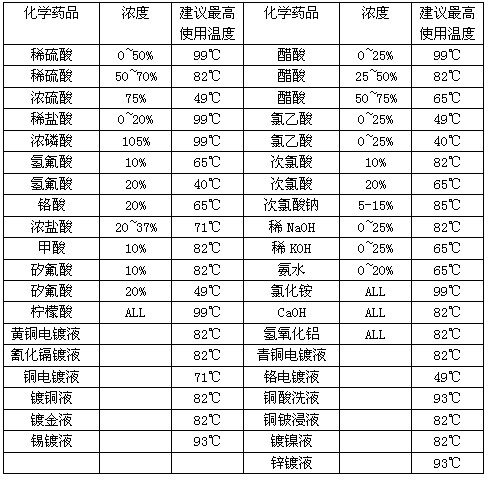

2、V-117乙烯基树脂的防腐性能如下表：
